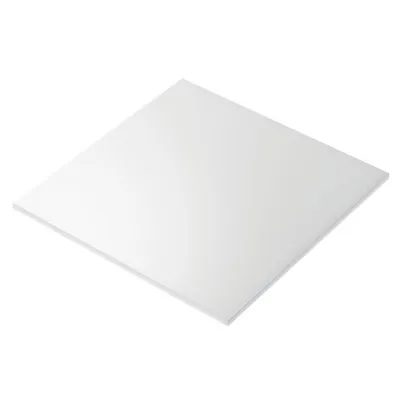

Keramisch substraat van dik filmaluminiumoxide

Een keramisch substraat van aluminiumoxide met dikke film is een cruciaal onderdeel in verschillende elektronische toepassingen. Dit gespecialiseerde substraat is gemaakt van aluminiumoxide en de ‘dikke film’ verwijst naar het proces waarbij meerdere lagen geleidende en isolerende materialen op het oppervlak van het keramiek worden afgezet en gebakken, waardoor de integratie van verschillende elektronische componenten mogelijk wordt.

Samenstelling

Het substraat bestaat voornamelijk uit aluminiumoxide (Al2O3), dat bekend staat om zijn hoge diëlektrische sterkte en uitzonderlijke thermische stabiliteit. Dit zorgt ervoor dat het substraat bestand is tegen hoge temperaturen en zware bedrijfsomstandigheden.

Productieproces

1. Voorbereiding van het substraat

Het proces begint doorgaans met een keramische plaat van hoogwaardig aluminiumoxide. Deze plaat wordt gesneden, geslepen en gepolijst om de gewenste afmetingen en oppervlakteafwerking te bereiken.

2. Dikkefilmafzetting

De afzetting van dikke filmlagen omvat het zeefdrukken van een mengsel van geleidende en isolerende pasta's op het oppervlak van het keramische substraat. Deze pasta's zijn samengesteld uit fijngemalen metaaldeeltjes (bijvoorbeeld zilver, goud) en isolatiematerialen (bijvoorbeeld glasfritten). Het zeefdrukproces creëert precieze patronen van geleidende sporen en isolerende lagen.

3. Drogen en bakken

Na de afzetting ondergaat het substraat een droogproces om oplosmiddelen uit de pasta te verwijderen. Vervolgens wordt het gebakken in een oven op hoge temperatuur, waarin de materialen worden gesinterd en aan het aluminiumoxidesubstraat worden gesmolten. Dit bakproces is cruciaal voor het bereiken van de gewenste elektrische en mechanische eigenschappen.

4. Componentbevestiging

Zodra de dikke filmlagen op hun plaats zitten, kunnen elektronische componenten zoals weerstanden, condensatoren en halfgeleiderchips aan het substraat worden bevestigd met behulp van gespecialiseerde soldeertechnieken of geleidende lijmen.

5. Eindtesten en kwaliteitscontrole

Het geassembleerde substraat ondergaat strenge tests om ervoor te zorgen dat het voldoet aan de gespecificeerde elektrische en mechanische prestatiecriteria. Hierbij kan het gaan om het testen van de elektrische continuïteit, metingen van de isolatieweerstand en thermische cyclische tests.

Toepassingen

Keramische substraten van aluminiumoxide met dikke film worden op grote schaal gebruikt in verschillende elektronische toepassingen, waaronder:

1. Geïntegreerde schakelingen (IC's)

Ze dienen als basis voor de assemblage van elektronische componenten en zorgen voor de noodzakelijke elektrische verbindingen en mechanische ondersteuning voor IC-chips.

2. Micro-elektronica

Deze substraten zijn van fundamenteel belang bij de productie van geminiaturiseerde elektronische apparaten, zoals sensoren, MEMS (Micro-Electro-Mechanical Systems) en microfluïdische apparaten.

3. Vermogenselektronica

Vanwege hun hoge thermische geleidbaarheid worden aluminiumoxidesubstraten vaak gebruikt in voedingsmodules, waar efficiënte warmteafvoer cruciaal is voor het behouden van de prestaties van apparaten.

4. RF- en microgolfapparaten

De hoogfrequente eigenschappen van aluminiumoxide maken het geschikt voor toepassingen met radiofrequentie (RF) en microgolfsignalen, zoals in telecommunicatie- en radarsystemen.

5. LED-verpakking

Substraten van aluminiumoxide spelen een cruciale rol bij het leveren van elektrische verbindingen en thermisch beheer voor LED-apparaten (Light Emitting Diode).

Voordelen

1. Hoge elektrische isolatie

De uitzonderlijke elektrische isolatie-eigenschappen voorkomen ongewenste stroomlekken en zorgen voor betrouwbare elektronische prestaties.

2. Thermisch beheer

Een hoge thermische geleidbaarheid helpt bij een efficiënte warmteafvoer, een kritische factor bij toepassingen met hoog vermogen.

3. Dimensionale stabiliteit

Keramische substraten van aluminiumoxide vertonen een lage thermische uitzetting, wat stabiliteit biedt in verschillende temperatuuromgevingen.

4. Compatibiliteit met microfabricagetechnieken

Deze substraten kunnen eenvoudig worden geïntegreerd in microfabricageprocessen, waardoor complexe en geminiaturiseerde elektronische circuits mogelijk zijn.
